一、产品概述

1、用途

本控制板可与各种型号的集成一体化模块或各种移相触发控制系统

接口，实现稳流或稳压控制功能。

2、特点

  （1）采用霍尔电流传感器与霍尔电压传感器，精度高、稳定性好，采样电压、电流与控制电路完全隔离，安全可靠。

  （2）具备过流、过热及却相保护功能，使主受控电路工作更加安全、稳定。

  （3）可根据负载特性自由调整电压、电流反馈参数，稳定输出。

  （4）取消直流稳压电源，采用线性电源设计，工作更可靠，使用更方便。

二、型号释义（见图1）

  型号标识有六部分组成，具体含义如下：

  1、公司商标

  2、字母WLWY：WL稳流标识、WY稳压标识

  3、字母ECB：外部控制板标识

  4、4 5 6：分别表示年、月、日

三、技术指标

1、稳流精度：优于2％

2、稳压精度：优于2％

3、电流反馈输入：副边额定电压4V，输入内阻10KΩ。

4、电压反馈输入：交流380V、直流510V，输入内阻100KΩ。

5、稳流范围：传感器标称电流的（10～90）%

6、稳压范围：控制板标称电压的（10～90）%

7、过流保护值：传感器额定电流的120%

8、过热保护值：85℃

9、输入给定信号：（0～10）V_DC，电流：≤0.1mA

10、电源：380V±10%，50Hz（特殊电压要求可定做）

11、整机功耗：＜10W

注：建议控制板配指定的电流传感器

四、控制板外形及端口

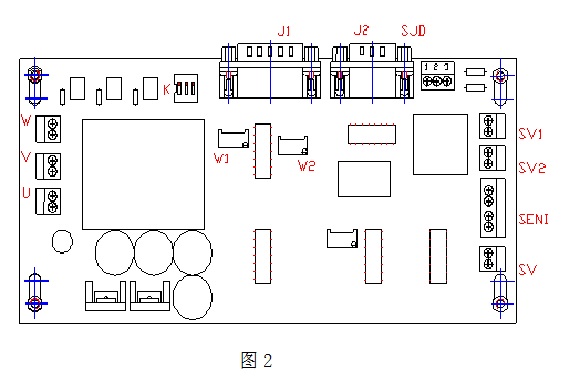

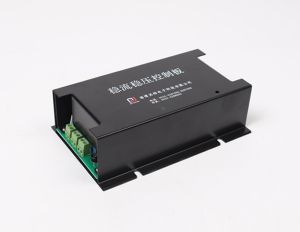

  1、外形（见图2）

  2、接线端口

 （1）接插件J1：稳流控制输入端口

各引脚定义及功能：

1脚：（红色）+12V电源输出

2脚：（黑色）电源地 GND

3脚：（黑白双色）控制信号地 GND

4脚：（中黄色）移相控制电压输入，当其接控制信号而7脚接地时，不具备稳流功能，但过流保护正常

5脚：（橙色）+12V电源输出

6脚：（白色）IVSET，稳流稳压转换，高电平稳流，低电平稳压(接地或悬空)

7脚：（深蓝色）OFF，稳流功能关断

8脚：（深绿色）空脚

9脚：（棕色）稳压给定信号，0～10V输入

10脚：（灰色）稳流给定信号，0～10V输入

11脚：（粉色）空脚

12脚：（紫色）RES，复位，模块保护后，接+12V复位，切记复位前须检查模块外围线路，排除故障后再进行复位

13脚：（浅蓝色）过流保护输出，保护时输出高电平，可直接接发光管指示

14脚：（浅绿色）过热保护输出，保护时输出高电平，可直接接发光管指示

15脚：（浅黄色）缺相保护输出，保护时输出高电平，可直接接发光管指示

（2） 接插件J2：稳流控制输出端口，直接接模块控制端口

1脚：（红色）+12V电源输出

2脚：（黑色）控制电源地线 GND

3脚：（黑白双色）控制信号地线 GND1

4脚：（中黄色）移相控制电压输出 CON

5脚：（橙色）+12V电源输出

注：稳流控制板配合触发控制板使用时，接插件J2只需要接2脚、4脚即可，其它管脚必须悬空；

（3）U、V、W：三相电源及缺相保护输入端，接三相电源

（4）SENI：电流采样输入，用电流传感器取任意一相负载电流，负载输出线从传感器穿出一匝即可，多绕会导致过流保护值不正确；

（5）SV1、SV2：稳压电压采样输入，接负载任意两端电压

（6）SV：过热保护采样输入，用温度传感器取移相触发控制系统导热基板温度

（7）K：各种保护屏蔽开关，开关的T位、C位、P位分别为过热、过流、缺相屏蔽，当控制键扳到开关上方位置（ON位置）时，对应的各种保护功能将失效

（8）SJD：保护输出继电器，当保护时内部继电器接通。

 正常工作时，1与2接通，2与3断开

 报警输出时，1与2 断开，2与3接通。

（AC 250V 1A，常开接点）

 （9）W1：过热保护设定电位器，一般在模块出厂时已调好

 （10）W2：过流保护设定电位器，一般在模块出厂时已调好

注：我们已在产品包装中配好了相应的控制线及接插件，请不要插错或接反，否则会导致模块工作不正常或烧毁。

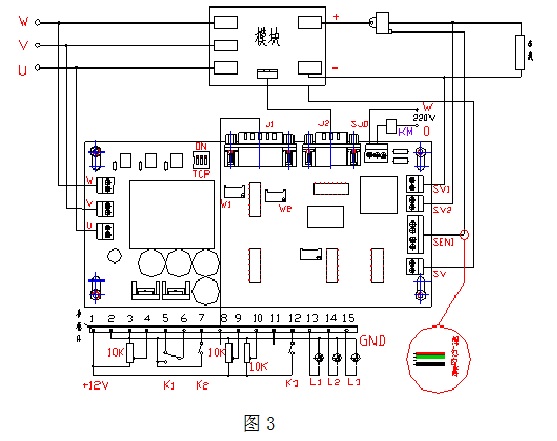

   五、接线图（图3）

    该图为三相稳流稳压控制板与晶闸管智能模块配合使用图，仅供参考；

六、电流传感器的选取与安装

    电流传感器是进行电流信号采样的器件，用它取得的信号来对移相控制系统（模块）及负载进行过流保护。为保证电流的控制精度，应根据移相控制系统及负载电流选择电流传感器（电流传感器电流规格大于1.2倍负载最大电流）。

    传感器的安装：先把模块任意一相输出线缆从传感器过孔中穿过，然后将电流传感器固定于设备上（仅起固定作用），再把四芯排线的插头按正确方向插入传感器对应的接插件座中，最后将四芯排线另一头按顺序（如图3所示）接在控制板SENI接线端子上。

七、电压传感器的接口连接

    电压传感器是进行电压信号采样的器件，用它取得的信号来对输出电压进行调整。取负载任意两端电压，然后将线的另一端压在控制板对应的接线端子（SV1、SV2）上

八、旁路继电器接口的连接

 应用于主受控电路被保护后旁路，主受控电路间可并一接触器，接触器控制线圈抽头按图（3）连接压在控制板对应的接线端子（SJD）上，接触器的输入、输出相序应和模块的输入、输出相序保持一致。（使用此功能时，通电顺序必须参照“注意事项”第二条通电）

九、温度传感器的固定

    温度传感器是进行温度检测的元件。固定时将传感器用M3*4螺钉固定在散热器上，使其尽量靠近主电路，然后将其两根引线压在控制板对应的接线端子（SV）上。

十、控制板的固定方法

1、根据图2所示的跑道形固定孔的中心距，在控制柜后壁或侧壁等合适位置钻4个φ3.2孔；

2、把控制板上的4个螺柱对应打好的孔，用M3螺母、平垫、弹簧垫圈把控制板固定于控制柜上；

   3、对应图2接好所有控制线。

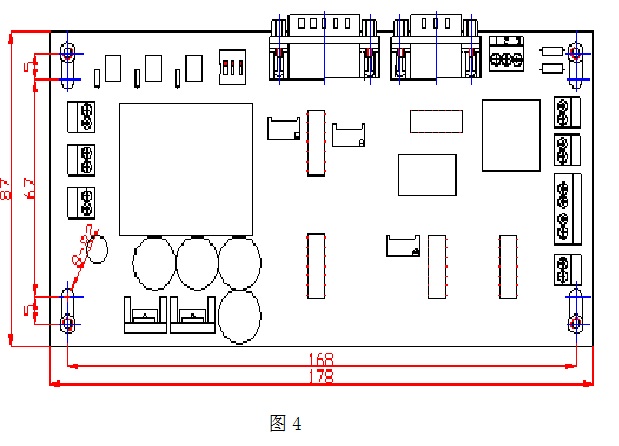

十一、控制板的外形尺寸

十二、注意事项

1、安装完成后，应仔细检查主电路及控制电路所有引线是否安装正确和牢固，无误后方可送电；

2、通电顺序：主受控电路（模块）及外控板通电，外控板手动复位，旁路接触器控制线圈通电。

3、禁止用金属或硬物触碰控制板上的元器件，禁止人为弯折控制板，以免损坏；

4、使用环境要求

（1）工作场所环境温度范围：-25℃～+45℃；

（2）周围应干燥、通风、远离热源、无尘、无腐蚀性液体和气体。

十三、控制板常见故障解答

  1、控制板无输出（即控制板输出控制电压为零）

A、检查电网输入电源是否正常；

B、检查控制板是否处于保护状态；

C、检查控制信号电压是否等于零；

  2、控制板不受控（即控制板输出电压不受控制信号的控制）

A、控制板是否加上了最大控制信号；

B、电流采样输入端是否有信号输入；

3、模块输出电压不稳定；

  3、控制板给定电压很小，输出移相控制电压即达到最大值

A、负载电流太小（测试时常出现该现象）

B、电流传感器规格不合适，规格太大；

  4、控制板稳流或稳压精度达不到指标

  A、控制板电源太低或输入给定信号不稳定

  B、控制板与配合使用的移相控制系统不匹配

  5、稳流稳压功能能否同时使用?
  答案：不能，只能单独工作在稳流或者稳压某一方式，或按顺序进行切换。
