怎样测量晶闸管模块的好坏

     晶闸管(Thyristor)是一种可以在高压和大电流条件下工作的开关元件,其工作过程是可以控制的。它大量用于可控整流,交流电压调节,非接触式电子开关,逆变器和频率转换等电子电路中,是一种典型的设备,它以小电流控制大电流。

     晶闸管的导通条件为:正电压和栅极触发电流;其派生器件包括:快速晶闸管,双向晶闸管,反向导通晶闸管,光控晶闸管等。它是一种高功率开关半导体器件,在电路中用文本符号“ V”和“ VT”表示(在旧标准中,用字母“ SCR”表示)。

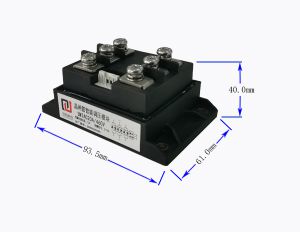

     手动控制晶闸管模块时,电位器的功率要大于0.5W,电阻范围为4.7K-100K。当晶闸管模块的导通角大于100度时,可以根据以下原则选择电流:电阻负载:模块的标称电流应大于负载额定电流的2倍。感性负或:模块的标称电流应大于负载额定电流的3倍。晶闸管是一种半控电力电子设备。其工作条件如下:1.当晶闸管承受反向阳极电压时,无论栅极承受什么电压,晶闸管都处于反向阻断状态。 2.当晶闸管受到正阳极电压时,晶闸管仅在栅极受到正电压时才导通。此时,晶闸管处于正向导通状态,这是晶闸管的晶闸管特性,即可控特性。 3.当晶闸管导通时,只要存在一定的阳极正电压,无论栅极电压如何,晶闸管都会保持导通状态,即晶闸管导通后,栅极将失去其功能。门仅用作触发器。 4.晶闸管导通时,主电路电压(或电流)下降至接近零时,晶闸管关断。


     晶闸管模块正常工作的条件A + 12V直流稳定电源(模块的内部工作电源);一个0〜10V的控制信号(0〜5V,0〜10mA,4〜20mA可以用作控制信号来调节输出电压)。电源和负载(电源通常是连接到模块输入端子的电网或电源变压器;负载是连接到模块输出端子的负载)为了正确选择晶闸管元件,有必要了解其主要参数,这些参数通常在产品目录中给出。该参数的平均值或极限值已超出,并且组件的测量数据已在产品证书上标出。

     (1)断态重复峰值电压UDRM在控制极开路和晶闸管正向阻断的情况下,可重复施加到晶闸管两端的正向峰值电压,其值比正向转向电压小100V。

     (2)重复峰值反向电压URRM当控制极断开时,可重复施加到晶闸管元件的反向峰值电压。该电压值规定为比反向击穿电压小100V。通常,UDRM和URRM中较小的一个在设备型号上标记为额定电压。由于瞬时过电压也会损坏晶闸管,因此在选择时,作为安全系数,额定电压应为正常工作峰值电压的2至3倍。

     (3)额定平均通态电流(额定平均正向电流)IT在环境温度不超过40oC且标准散热为全导通的条件下,晶闸管元件可以产生的工频正弦半波电流连续通过(一个周期内))称为额定通态平均电流IT,称为额定电流。

     (4)保持电流IH在规定的环境温度和控制极开路的条件下,保持组件继续导通的电流称为保持电流IH。通常,它是数十毫安至超过一百毫安,并且其值与元件的温度成反比。在120摄氏度时,维持电流约为25摄氏度时的维持电流的一半。

     当晶闸管的正向电流小于此电流时,晶闸管将自动关闭。晶闸管模块是开环控制系统还是闭环控制系统?晶闸管智能模块是一个开环系统。稳定电流和电压稳定模块是一个闭环系统。晶闸管模块的开环控制和闭环控制有什么区别?开环控制随负载和电网的变化而变化。控制信号与输出电流和电压具有非线性关系;闭环控制可以在特定负载和电网范围内保持输出电流或电压稳定。控制信号与输出电流和电压成线性关系。 4晶闸管模块中是否具有保护功能智能模块内部通常没有保护功能,恒流稳压器模块具有过电流保护和均衡功能。晶闸管模块中的晶闸管触发脉冲形式由宽脉冲触发,且触发脉冲宽度大于5ms(毫秒)。
