三相整流调压模块3MTDC100

1 适用于电磁铁,除铁器、防爆除铁器励磁,电容负载、逆变电路前端调压等。 2 输入无相序要求,输出电压不对称度<2%,输出电压不稳定度<0.5%。 3 控制方式:0-10V 4-20mA 定制基于485的modbus协议。 4 定制多功能 稳流 稳压。输入电压最高1140V AC。

一 、产品简介

    把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。它是一个完整的电力移相开环控制单元,可实现对三相电力进行整流调压。产品广泛用于于力矩电机调整,电炉控温,调光,焊机,调节变压器的初级电压/次级电压、等功率调节场合。实现手动、自动控制,三相交流输入电无相序要求,线性控制电路,精度高,稳定性好。

二、 产品芯片连接图及标识


三、主要技术参数



模块电流规格的选取方法

考虑到晶闸管产品一般都是非正弦电流,存在导通角的问题并且负载电流有一定的波动性和不稳定因素,且晶闸管芯片抗电流冲击能力较差,在选取模块电流规格时必须留出一定余量。推荐选择方法如下:

     I>K∙I负载U最大U实际

K :安全系数,阻性负载K=1.5,感性负载K=2;

I负载:负载流过的最大电流;

U实际:负载上的最小电压;

U最大:模块能输出的最大电压;(三相整流模块为输入电压的1.35倍,单相整流模块为输入电压的0.9倍,其余规格均为1.0倍);

I:需要选择模块的最小电流,模块标称的电流必须大于该值。

例:某系统用三相整流模块电炉调温,380V输入,输出电流130A,输出直流电压可调350V—450V,应选择什么型号的模块?

选择方法:三相整流模块,380V输入,最大输出直流电压为380×1.35=510V,电炉为阻性负载,按公式输出电流应不小于1.5×130×510/350=284A,可选取300A的模块.,型号为:3MTDC320。

四、控制接线及引脚功能


五、应用实例


六、 模块的保护方法

        使用阻容吸收和压敏电阻保护



    如上图所示模块与电阻、电容并联使用;压敏电阻并联于模块的交流输入端,为取得更好的效果,将阻容吸收与压敏电阻同时使用。

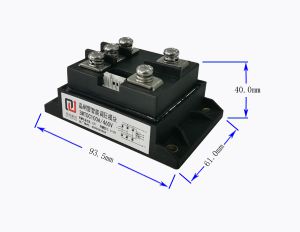

七、模块外形及安装尺寸



八、注意事项

1+12V直流电源(部分模块需要+24V或±12V):模块内部控制电路的工作电源,+12V电源正极接+12V端子(-12V电源接-12V端子),公共端子接GND端子。

2、控制信号: 010V(05V,010mA,420mA)控制信号,用于对输出电压大小进行调整的控制信号,正极接CON10V(CON5V、CON20mA),负极接GND1。

3、供电电源和负载:供电电源一般为电网或者供电变压器,接模块的输入端子;负载为用电器,接模块的输出端子。

4、模块正常工作时必须配备散热器和风机。

5、散热器和风机选择:推荐采用厂家配套的散热器和风机。用户自备时,必须能保证模块正常工作时散热底板温度不大于 75 ℃

6、在模块导热底板表面与散热器表面各均匀涂覆一层导热硅脂,然后用四个螺钉把模块固定于散热器上,固定螺钉不要一次拧紧,几个螺钉要依次固定,用力要均匀,反复几次,直至牢固,使模块底板与散热器表面紧密接触。

7、用接线端头环带将铜线扎紧,最好浸锡。然后套上绝缘热缩管,用热风或热水加热收缩。将接线端头固定于模块电极上,并保持良好的平面压力接触。严禁将电缆铜线直接压接在模块电极上。
