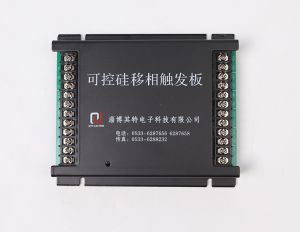

单相开环触发板DK4T-1

一、参数指标1、交流同步信号幅度:单相、电压380V/50HZ；2、触发板工作电源：直流12V，电流小于1A；3、控制信号：0～10V电压（端口输入电阻> 50KΩ）或4～20mA电流；4、触发脉冲技术指标：脉冲宽度110°，最大峰值

一、参数指标

1、交流同步信号幅度:单相、电压380V/50HZ；

2、触发板工作电源：直流12V，电流小于1A；

3、控制信号：0～10V电压（端口输入电阻> 50KΩ）或4～20mA电流；

4、触发脉冲技术指标：脉冲宽度110°，最大峰值电流：800 mA， 最大脉冲不对称度小于0.25

5、移相范围：0～180°；

7、绝缘电压：同步信号输入、触发信号输出与触发控制部分采用光藕、变压器隔离，介电强度≥2500V/AC；

8、工作环境要求：环境温度-10～+40℃，相对湿度＜85%

二、触发板端口说明

1、U、V：单相交流同步电源输入；

用户可以采用更换同步采样电阻（Ru、Rv）的方式来改变同步电压信号的幅度，使触发板工作在不同电压范围的系统中。

2、+12V、GND：触发板供电电源输入，接直流12V±0.5V稳压电源。

3、4～20mA、GND：4～20mA控制信号输入，直接取仪表的4～20mA电流输出控制信号，实现触发脉冲移相控制。

4、GND、0～10V、+12V：0～10V控制信号输入，将电位器从+12V上取下0～10V电压信号，实现触发脉冲移相控制。

4～20mA控制信号与0～10V控制信号只能选用一种， 若两种都选用会导致触发板工作不正常。

5、+U+、+U-，+V+、+V-，-U+、-U-，-V+、-V-：六组触发信号输出，与三相交流同步信号输入相对应，用户连接时要注意对应顺序!

三、同步信号取样电阻参数计算方法：

取样电阻（Ru、Rv）的阻值决定最高输入同步电压的大小；

阻值计算公式：阻值（KΩ）=同步电压有效值（线电压）×1.2

最高输入同步电压为250V以下时，电阻功率1/4W；最高输入同步电压为250～500V时，电阻功率取1/2W；

四、控制板一般故障解除方法

1、控制板无输出（即无触发脉冲输出）

   A、检查输入电源是否正常；

   B、检查控制信号电压是否大于控制板的起始控制电压，比如0.8V以上；

2、控制板不受控（即控制板输出触发脉冲不受控制信号的控制）

   A、控制板是否加上了最大控制信号；

   B、控制板接的主电路输出是否加负载；

3、控制板输出电压不稳定

   A、查看输入电源电压和控制信号是否稳定或者电源电压纹波是否过大；

   B、在闭环系统中如果控制板有规律的波动可能与应用系统的调整有关而非控制板问题；

五、触发板外形尺寸及接线示意图

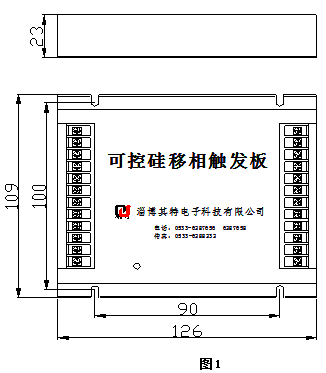

1、触发板外形尺寸 （见图1）

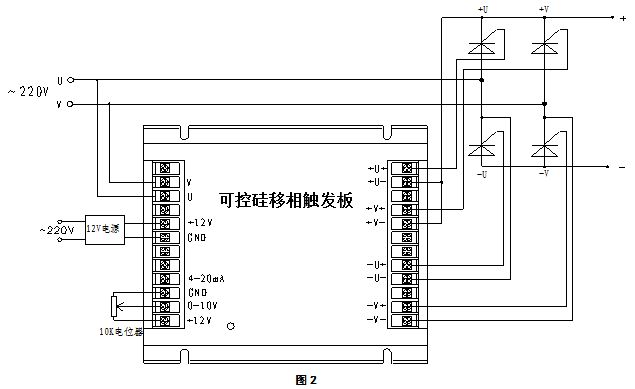

2、触发板接线图 （见图2）
