晶闸管智能模块在电加热领域的应用

  传统的电加热行业使用的功率器件一般采用分离晶闸管+晶闸管触发板的方式来完成对变压器初级或次级的调压；加热行业往往工作环境很恶劣，粉尘飞扬，温度变化较大，湿度较高，长时间工作后会出现触发板工作失常，造成晶闸管击穿，导致设备停产，产品报废等，给生产造成严重损失。并且普通电工无法完成维修工作，必须专业人员进行操作。

　　为了避免出现上述问题，最好采用密封性好，工作环境适应能力强，安装维修方便的晶闸管智能模块来替代传统的方式。

　　晶闸管智能模块是把晶闸管主电路与移向触发系统（即触发板）集成共同封装在一个塑料外壳内，从而省去了触发板与晶闸管之间的连接线、晶闸管与晶闸管之间的连接线，减小了接线错误的几率，维护方便，普通电工即可完成操作，省去人员成本。把触发板封装到模块内，环境中的粉尘、湿气等都不会对其产生影响，增加了可靠性。

一、工作原理

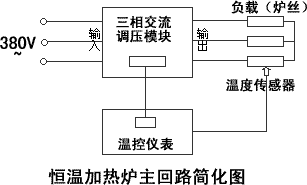

　　晶闸管智能模块用于电加热控制柜内，通过温控仪表的温度传感器来采集炉内温度，然后由恒温仪表来控制智能可控硅调压模块的输出电压，形成一个温度闭环系统，来保持炉内温度恒定。

二、晶闸管智能模块的选择

　　晶闸管智能模块是电加热炉控制装置中最关键的功率器件，整机装置是否工作可靠与正确选择智能可控硅调压模块的额定电压、额定电流等参数有很大关系，选型的原则是考虑工作可靠性，即电流、电压必须留有足够余量。一般加热炉额定电压为380V，选择工作电压为460V的晶闸管智能模块，其他电压的晶闸管智能模块需要订做。

　　对晶闸管智能模块电流的选择，必须考虑加热炉炉丝（或加热件）的额定工作电流及智能可控硅调压模块的最大输出电压值，如果加热丝为NTC或PTC特性的（即加热丝额定电流随温度变化，开机时温度很低，额定电流会很大或加热到最高温度时，额定电流会很大或加热到最高温度时，额定电流会很大），必须考虑加热丝整个工作状态的最大电流值，作为加热丝的额定电流值来确定晶闸管智能模块的规格大小。

　　如：某加热炉控制柜，需要控制额定电压为380V，最大工作电流为150A的加热炉，应使用什么规格型号的模块？

《使用说明书》中的选型计算公式：

I>K×I负载×U最大/U实际

K：安全系数，阻性负载K=1.5，感性负载K=2
I负载：负载流过的最大电流
U最大：负载上的最小电压
U实际：模块能输出的最大电压（三相整流模块为输入电压的1.35倍，单相整流模块为输入电压的0.9倍，其余规格均为1.0倍）
I：需要选择模块的最小电流，模块标称的电流必须大于该值。

1.5×150A×1.0×380V/380V=225A

应选择型号为3MTAC260的模块。

三、晶闸管智能模块的保护

　　在实际应用中，除合理选择智能可控硅调压模块的额定电压及电流外，还必须采取有效的保护措施来保证晶闸管智能模块能可靠工作。

1、过热保护

　　晶闸管智能模块与其他功率器件一样，在实际工作中由于自身功耗，都会引起芯片温度上升，温度过高后，会使漏电流增加，芯片特性变软，直至过热击穿，在实际应用中，通常采用强迫风冷的方法来及时散除晶闸管工作时产生的热量，控制散热器最高温度不超过75°，使晶闸管智能模块在安全温度下工作。

2、过流保护

　　加热炉在实际工作中因加热丝温度上升，会导致加热丝变形，如果加热丝没有采取良好的固定措施，会慢慢变形直至两处加热丝挨到一块，形成短路，短路后会使电流增大，电流过大后会超过模块的额定电流，烧毁模块，为了限制电流过大，必须采取过流保护措施，一般再模块的输入端分别串联快速熔断器来限制最大电流，熔断器额定电流值一般取负载的额定电流或略大于负载额定电流，必须保证小于晶闸管智能模块的额定电流，快速熔断器额定电流过大将起不到保护作用。

3、过压保护

　　晶闸管智能模块工作时由导通到截止时或因雷击及其他原因都会产生能量较大，持续时间较长的过电压，此电压直接作用与晶闸管上会使晶闸管超过额定电压而击穿，为了保护晶闸管，常采用压敏电阻吸收与阻容吸收的方法来吸收过电压，有效避免晶闸管被击穿。
