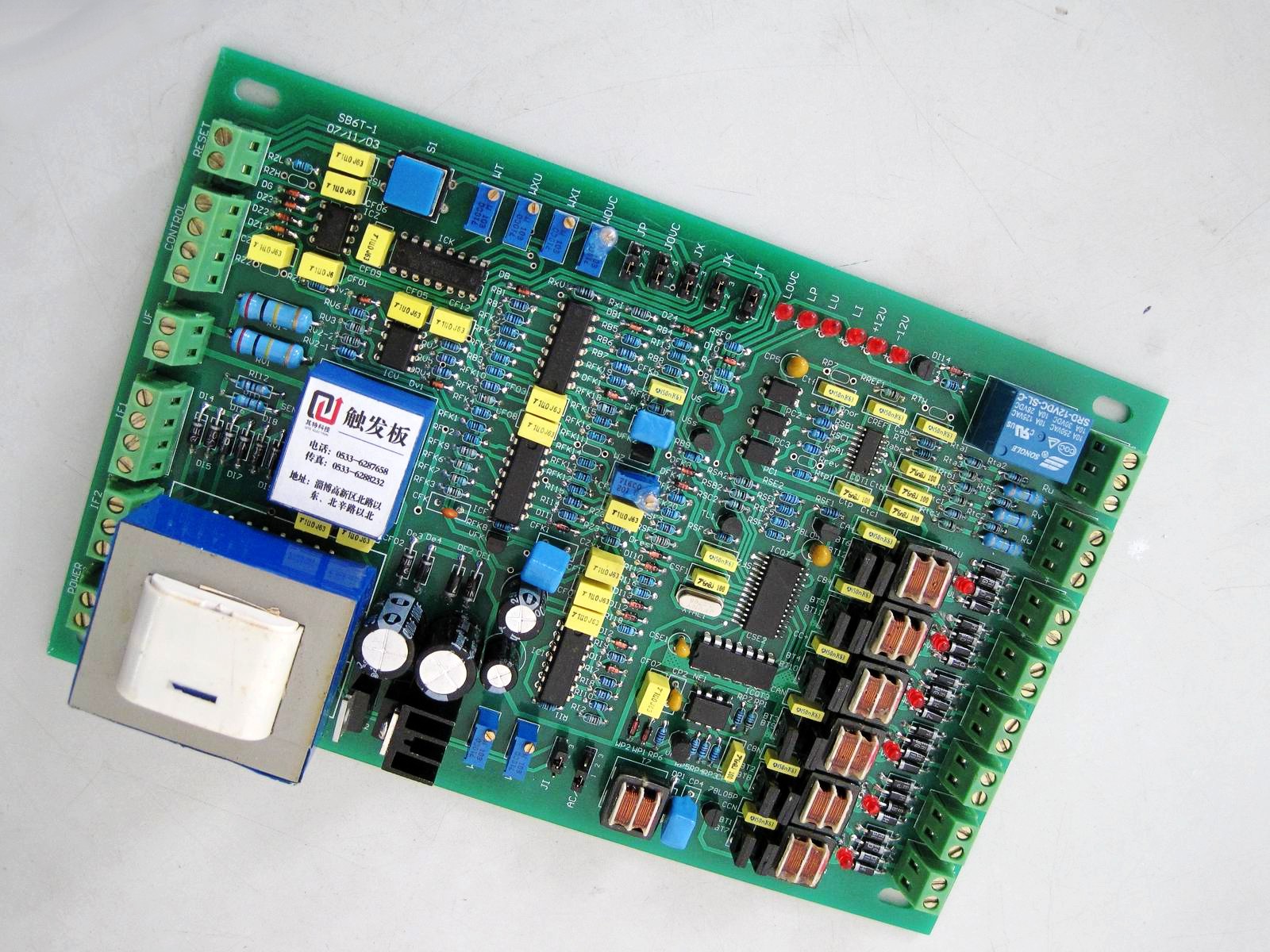

可控硅触发板的种类与用途

可控硅触发板是驱动晶闸管的移相型电力控制器，其核心部件采用高性能、高可靠性的

单片机。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。现场调试一般不需要示波器即可完成。接线简单，操作方便，可接受信：4-20MA.1-5V,0-10V，手动电位器10K，自带限幅可调电位器，软起时间可设定，功能多样化。

一般分为单相可控硅触发板，三相可控硅触发板。双向可控硅触发板等，辅助功能有：常用的开环触发板比较多，有闭环的，含恒流，恒压，限压，限流，软起动，限幅等。触发类型上分：光电隔离型触发板，脉冲变压型触发板，变压器隔离型触发板，还有模拟触发电路型等。

它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等。

●以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒等为加热元件的温度控制。

●盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制。

●整流变压器、调功机（纯电感线圈）、电炉变压器一次侧、升磁/退磁调节、直流电机控制。

●电压、电流、功率、灯光(高压钠灯控制必须用稳压功能配套PID控制板)等无级平滑调节。

●单相、三相电焊机控制、电解电镀控制等

●同步机励磁控制、汽轮发电机机励磁控制等

●水泵、风机等软启动控制，调速节能控制等

●铜线退火设备等

●本控制板已经成功用于带平衡电抗器的双反星型主电路的控制， 并获得极佳的控制效果

主要应用领域：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控

溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
