晶闸管智能模块在设备电源上的应用

1、晶闸管智能模块（晶闸管模块）直接整流——一般设备上的用法

应用场合：主要应用在部分小功率，并且输出电压调压范围不大，输出电压较高（通常300V以上），输出电流不大（200A），电压需要调整的场合。

应用实例：

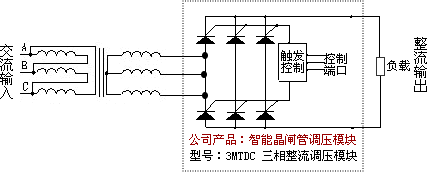

2、变压器输出后接晶闸管智能模块（晶闸管模块）整流

应用条件：用在输出电压较低（150V以上），电流不是很大（300A以下）的场合。

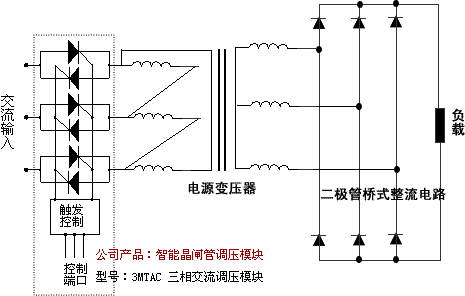

3、晶闸管智能模块（晶闸管模块）变压器原边调压，次级二极管桥式整流

应用场合：适用于次级电压可调，输出电压较低（150A以下）电流不是很大（500A以下）的场合。全桥整流当电流很大时，电流流过两个串联的晶闸管，等于功耗单管大一倍，当电流再大时，采用多相整流，如六相、十二相、二十四相。

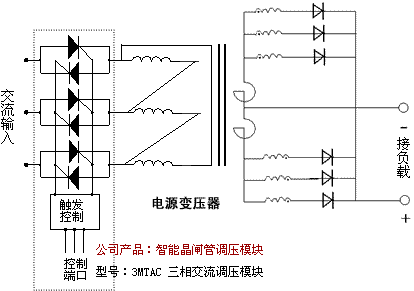

4、晶闸管智能模块（晶闸管模块）变压器原边调压，次级采用多相整流

应用场合：适用于次级电压可调，输出电压很低（48V以下），电流比较大（大于500A）的场合。如蓄电池充放电。
